Навозоудаление

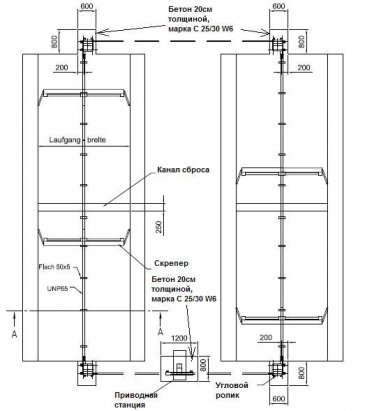

Цепная скреперная установка для автоматического удаления навоза позволяет выполнять регулярное удаление навоза с примесью соломы или опилок в автоматическом режиме с помощью встроенного таймера, а также работать в непрерывном цикле с периодичностью по установленной программе.

В 1 комплект входит:

  • Цепь толщиной 13мм для привода скрепера. Изготовлена из высококачественной стали согласно европейским нормам DIN 766, выдерживает усилие на разрыв до 6400 кг.
  • Скорость движения скребков – около 4-5 м/мин. Программируемый сброс навоза в канал (по порциям);
  • Встроенная функция «анти-фрост», в комплекте с датчиком температуры; Встроенная функция распознавания препятствий – устанавливается и программируется для дополнительной защиты, автоматическое отключение скрепера при перегрузке; Специальный подогрев для блока управления в «зимних» условиях;
  • Механический натяжитель цепи, встроенный в раму – обеспечивает требуемое натяжение цепи, снижая ее износ;
  • Приводная станция на вертикальной стойке, мощностью от 0,75 до 1,5кВт. Оснащена планетарным редуктором, что продлевает срок эксплуатации двигателя на 40% по сравнению с обычной станцией. В комплекте с автоматическим выключателем;
  • Блок управления, позволяющий устанавливать график движения скреперов в зависимости от программы, времени года (лето / зима), в комплекте. Позволяет программировать до 48 включений в сутки. Нет необходимости присутствия персонала, возможно автоматическое управление включением насоса или мешалки; Место остановки скрепера программируется;
  • Регулируемые скребки, в комплекте с самоцентрирующими крыльями изготовленные из горячеоцинкованной стали для удаления навоза. Высота – до 220мм, с возможностью замены изнашивающихся рабочих органов. Возможно оснащение под любой тип пола (бетон, резина, асфальт) и ширину прохода;
  • Поворотные ролики – 4шт., изготовлены из высококачественного чугуна марки GG25, Ø 290мм;
  • Опция – клапан автоматический для сброса навоза (открытие / закрытие по мере движения скребка).
  • Надежная конструкция, низкая стоимость обслуживания.

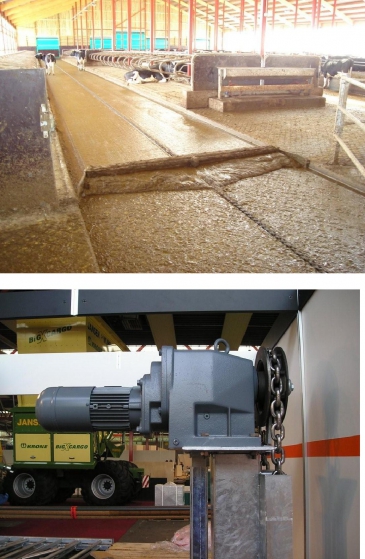

Оборудование для навозоудаления скреперное предназначено для удаления бесподстилочного навоза из открытых навозных лотков животноводческих помещений и транспортировки его в сборный коллектор или непосредственно в навозоприемник при беспривязном боксовом содержании.

Преимущества оборудования для навозоудаления скреперного:
- автоматический режим управления с функциями (лето-зима, день-ночь);
- регулируемые, самоцентрирующиеся крылья не менее 22см;
- тяговой трос из оцинкованной стали;
- отключение при перегрузке какого-либо скрепера;
- равномерное распределение нагрузок по длине рабочего органа;
- доступность в проведении всех видов технического обслуживания;
- надежность в эксплуатации.

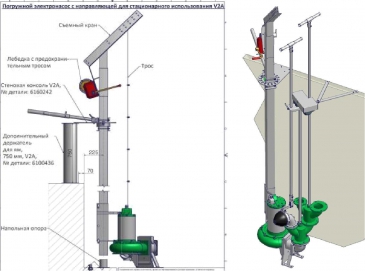

Насос для навоза центробежный (Stallkamp)погружной, мощностью N=17,0 кВт, 380В, глубина погружения до 10,0м, производительность от 30 до 140м3/час. В комплекте с стойкой и быстроразъемным соединением для монтажа и подъемный механизм насоса по направляющей из нержавеющей стали 100x100мм (лебедка с тросом, нагрузка до 900кг):

В комплекте

  • С измельчителем;

  • Электрооборудование – (1шт) – шкаф управления для работы насоса

Технические характеристики: Электродвигатели 4,0 – 22,0 кВт

  • Трѐхфазные двигатели 400 В, 50 Гц, 1450 об/мин

  • Степень защиты IP 68 / класс изоляции F = 155 °C

  • Контроль температуры каждой фазы для защиты от перегрева

  • Корпус двигателя из нержавеющей стали V2A 1.4301

  • Корпус насоса из серого чугуна с покрытием двухкомпонентным синтетическим лаком

  • Большой корпус насоса, поэтому не происходят засоры

  • Рабочее колесо насоса с подающим шнеком и измельчающим устройством с защитой от износа из карбида вольфрама

  • Крышка насоса со стороны всасывания, оцинкованная сталь, с измельчающими кромками и защитой от наматывания

  • Уплотнение: радиальные уплотнения вала на кислотостойких, закалѐнных специальных кольцах

  • Электрический кабель с расширяющимися элементами в продольном направлении для защиты от влаги, специальная полиуретановая оболочка с залитым резьбовым соединением

  • Направляющая скольжения и опорный фланец из нержавеющей стали V2A 1.4301

  • Электрический выключатель: пуск с ручным или автоматическим переключением со звезды на треугольник, с защитным автоматом двигателя и штекером CEE.

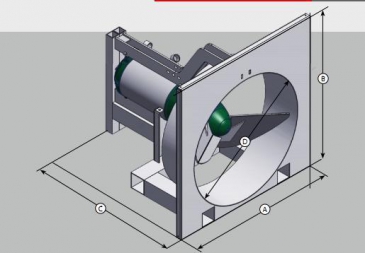

Миксер погружной для перемешивания навоза, (Stallkamp)

380В,

N=7,5 кВт., с пропеллером из нержавеющей стали Д=600мм, кол-во оборотов = 300об./мин., В комплекте с стойкой и подъемный механизм насоса по направляющей из нержавеющей стали 100x100мм (лебедка с тросом, нагрузка до 900кг) или рамой из нержавеющей стали, шкаф управления – 1шт. TMR с сертификатом ATEX 95

Электродвигатели 4,0 – 22,0 кВт

  • Трѐхфазные двигатели 400 В, 50 Гц, 1450 об/мин

  • Степень защиты IP 68 / класс изоляции F = 155 °C

  • Контроль температуры каждой фазы для защиты от перегрева

  • Корпус двигателя из нержавеющей стали V2A 1.4301

  • Корпус редуктора и крышка двигателя из серого чугуна с покрытием двухкомпонентным полимерным лаком

  • Число оборотов крыльчатки 300 об/мин

  • Уплотнение: серийно износостойкие контактные уплотнительные кольца

  • Электрический кабель с литым резьбовым соединением, с расширяющимися элементами в продольном направлении для защиты от влаги, специальная полиуретановая оболочка

  • Направляющая скольжения с упором ограничения глубины из нержавеющей стали V2A 1.4301, с возможностью регулировки: 7° вверх, 7° вниз.

  • Исполнение крыльчатки возможно из V2A 1.4301 или стали

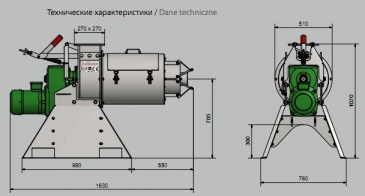

380В, мощностью 4,0 кВт, размеры 1630 мм x 760 мм x 1020 мм, производительность от 10 до 30м3/час, изготовлен из нержавеющей стали.

В комплекте
- Электрооборудование – (1шт)
- Шкаф управления для сепараторами совместно с насосом и миксером + датчик контроля уровня (мин./макс.) для автоматического режима.

Преимущества сепаратора Stallkamp

  • Износоустойчивый усиленный шнек

  • Центральное расположение всех органов управления и регулирования

  • Большие крышки люков с быстродействующими замками

  • Быстрый и полный доступ к ситу в процессе эксплуатации для очистки.

  • Возможно раскрытие разгрузочных клапанов без изменения давления

  • Двойное уплотнение вала

  • Все детали, контактирующие с жидким навозом, из нержавеющей стали V2A 1.4301

  • Дополнительная подшипниковая опора для восприятия осевых сил

  • Электрический переключатель с амперметром и двойной защитой от пролома. Опционально с управлением насоса.

  • СВ-Сухое вещество 18-36%

Общие данные:

Назначение фильтрационно-сушильной установки - обезвоживание жидкого навоза с разделением его на фракции.

Утилизация жидкого навоза будет осуществляться путем его первичного разделения с целью выделения максимального количества взвешенных и органических загрязнений в твердую фракцию и дальнейшего ускоренного компостирования твердой фракции с целью ее обеззараживания, дегельминтизации, удаления запаха и использования в качестве органического удобрения. Обеззараживание и дегельминтизация жидкой фракции осуществляется естественным биологическим методом - путем выдерживания в емкостях накопителях в течение 4-х месяцев.

Технология производства:

Производственные стоки (жидкий навоз) со всех производственных корпусов поступают в приемный бетонный резервуар-усреднитель цеха обезвоживания. Вместимость резервуара рассчитана на накопление навоза в течение 1.5 суток. Резервуар оснащен погружным насосом и миксером для перемешивания. Из резервуара навозные стоки насосом по трубопроводу подаются в цех обезвоживания.

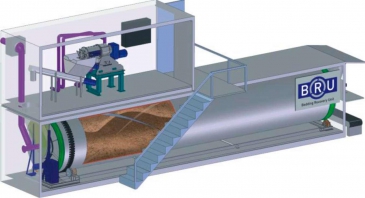

Фильтрационно-сушильная установка представляет собой два утепленных металлических контейнера, в которых располагаются компоненты установки.

Для обеспечения разделения всего суточного объема производственных стоков навоза, поступающих с производственных корпусов, достаточно применение одного шнекового сепаратора серии 3.3-780.

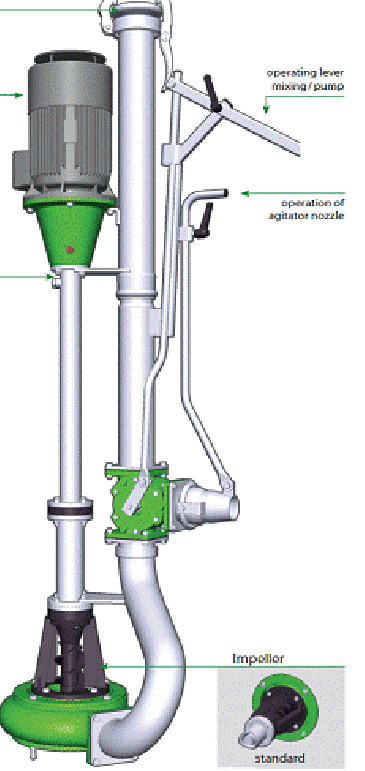

Насос ER4 широко используется в сельском хозяйстве. Данный классический и хорошо известный насос установлен и прекрасно работает в любых типах лагун и приямков на фермах по всему миру. Испытанная конструкция этого перемешивающего насоса  позволяет применение высокоэффективных электрических моторов с воздушным охлаждением и, несомненно, высокой производительности.

Специальный импеллер  выполнен с  карбидно-вольфрамовыми напайками, с аналогичными противорежущими износостойкими накладками внутри корпуса «улитки» и служащими как измельчающий механизм для уменьшения размеров твердых веществ и  волокон. Толстая стенка корпуса из чугуна устойчива  к агрессивным средам и гарантирует долговечность этим надежным насосам. Посредством 3-х ходового клапана функциональность устройства меняется с перемешивания на откачивание. Перемешивающая насадка может быть повернута на 270 градусов горизонтально и на 30 градусов вертикально.
